시스템 아키텍처와 네트워크 접근제어

시스템 아키텍처

QueryPie Server, QueryPie User Agent, User PC 의 Web Browser, 그리고 이용자의 접근 대상인 Database, Linux Server 등의 시스템이 어떻게 구성되고 연결되는지 알아봅니다.

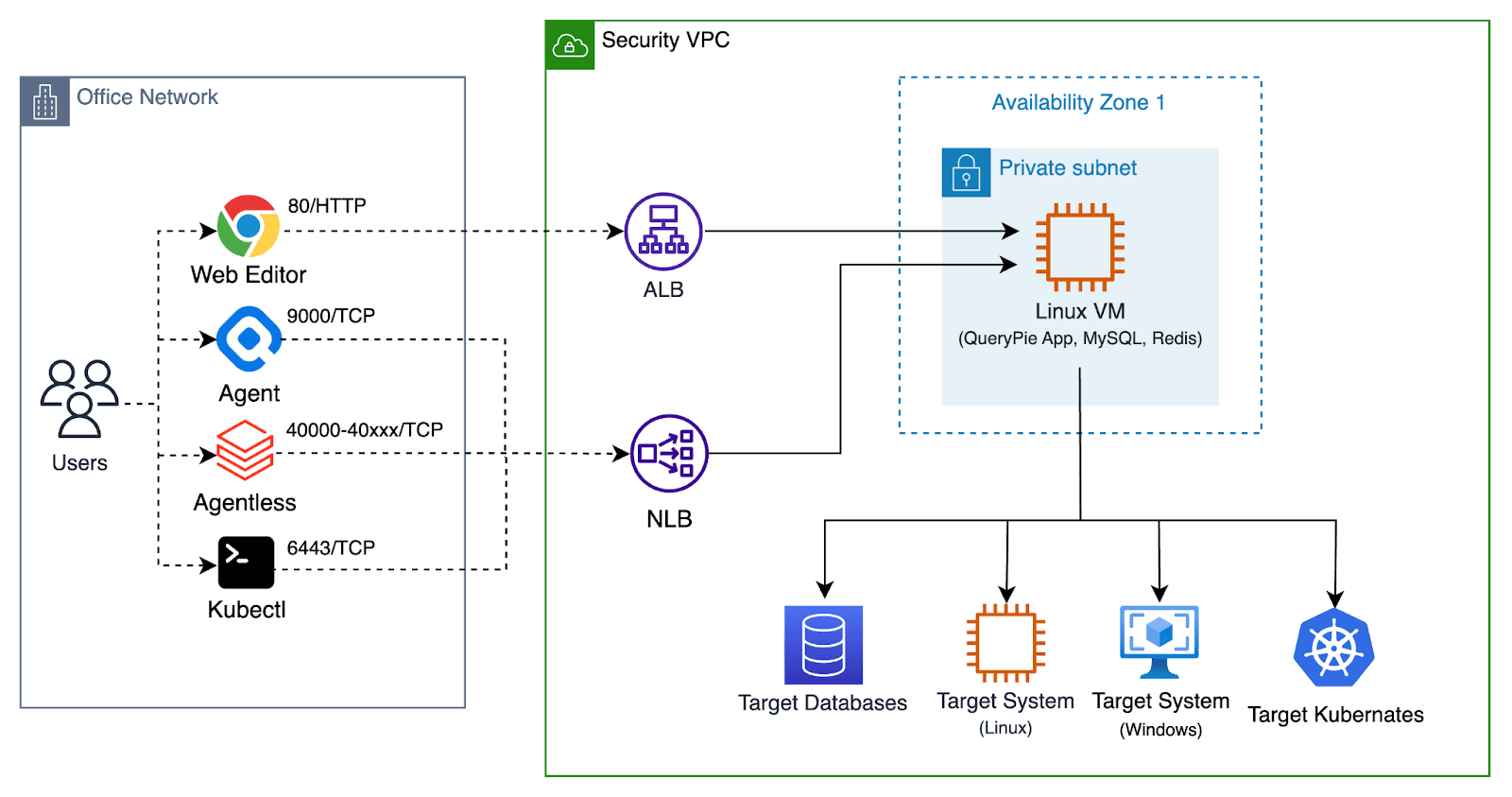

시스템 아키텍처 구성도

이 시스템 아키텍처는 단일 리눅스 서버에 QueryPie Service 를 설치하는 경우의 아키텍처입니다. TLS 인증서를 적용한 웹서비스, 고가용성을 위한 다중화 구성 등을 포함하지 않습니다.

Overview of QueryPie System Architecture

각 컴포넌트에 대한 설명은 다음과 같습니다.

User PC 의 Web Browser

이용자의 PC 에서 웹 브라우저를 통해 QueryPie 웹 서비스에 접속합니다. QueryPie 를 이용하기 위해서는 웹 브라우저가 필수적입니다. QueryPie 관리자, 보안정책 운영자는 QueryPie Web Console 을 통해 QueryPie 서비스를 관리합니다.

또한, QueryPie 사용자는 QueryPie Web SQL Editor, Web Terminal 을 통해 대상 시스템에 접근할 수 있습니다.

User PC 의 QueryPie User Agent

User PC 에서 작동하는 Database Client Application, SSH Client Application 를 이용하는 경우, QueryPie User Agent 가 필요합니다. QueryPie User Agent 는 User PC 에서 작동하는 Local Proxy Agent 의 역할을 수행합니다. QueryPie Web Console 에 로그인하면, QueryPie User Agent 를 다운로드 받을 수 있습니다.

QueryPie User Agent 는 User PC 에서 작동하는 대부분의 Database Client Application, SSH Client Application 을 지원합니다. (이후 3rd Party Tool 이라고 표기합니다.) 구체적인 사례는 이 문서를 참조하세요: Supported 3rd Party Tools (KO)

QueryPie Server

Linux VM 에서 작동하는 QueryPie Server 는 Web Console, Web SQL Editor, Web Terminal 을 웹서비스로 제공합니다. 또한 SQL protocol, ssh protocol 을 이해하고 접근제어 수행하는 Proxy server 을 제공하는 핵심적 역할을 수행합니다.

QueryPie Server 는 두 가지 컴포넌트를 필요로 합니다.

QueryPie Database
QueryPie Redis

QueryPie Database

QueryPie Database 는 QueryPie Server 의 작동을 위한 데이터를 저장합니다. QueryPie 의 User Account, Admin Account, 연결 대상 시스템의 정보, 접근제어 정책 등을 저장합니다. 뿐만 아니라, User 의 Query Log, System Access Log 등 Audit 정보를 저장합니다.

MySQL, MariaDB 또는 호환되는 Database 를 QueryPie Database 로 사용할 수 있습니다.

AWS Aurora MySQL
GCP Cloud SQL for MySQL

QueryPie Redis

QueryPie Redis 는 QueryPie Server 의 작동을 위한 Cache 역할을 수행합니다. QueryPie Server 가 작동하기 위해, 필수로 요구되는 컴포넌트입니다.

Target Database

이용자가 접근을 원하는 Database 서버입니다. QueryPie Server 는 이용자와 Target Database 사이의 중계 역할을 수행합니다.

Target Server System

이용자가 접근을 원하는 Linux Server, Windows Server 등의 시스템입니다. QueryPie Server 는 이용자와 Target Server System 사이의 중계 역할을 수행합니다.

네트워크 접근제어 설정

네트워크 접근 유형

QueryPie 가 설치된 Linux VM 을 중심으로, 네트워크 연결을 Outbound, Inbound, 두 가지 유형으로 구분합니다.

Outbound : QueryPie 가 설치된 Linux VM 에서, 외부 인터넷으로 연결하는 네트워크 접근입니다.
Inbound : 이용자의 PC 또는 고객사 내부 네트워크에서, QueryPie 가 설치된 Linux VM 으로 연결하는 네트워크 접근입니다.

소프트웨어 설치를 위한 네트워크 접근

Access Type	Source	Destination	Protocol	Port	Description
Outbound	QueryPie Server	FQDN: `dl.querypie.com` IPv4 Address: `18.67.51.51`, `18.67.51.67`, `18.67.51.73`, `18.67.51.76`	TCP	443	제품 설치를 위한 설정파일을 내려받는 website 입니다.
Outbound	QueryPie Server	FQDN: `harbor.querypie.io` IPv4 Address: `15.164.47.8`, `52.79.197.102`	TCP	443	제품 설치를 위해, Docker Image 를 내려받는 website 입니다. docker 용어로는 Docker Registry 입니다.

제품 사용을 위한 네트워크 접근

아래의 항목은 제품 사용을 위한 네트워크 접근을 설명합니다. QueryPie 제품의 기능에 따라, 공통, DAC, SAC, KAC, WAC 로 구분합니다.

공통

Access Type	Source	Destination	Service	Protocol	Port	Description
Inbound	PC of Admin User	QueryPie Server	SSH	TCP	22	Installation and management
Inbound	PC of Admin User	QueryPie Server	HTTP	TCP	80	QueryPie Web Console
Inbound	PC of Admin User	QueryPie Server	HTTPS	TCP	443	QueryPie Web Console
Inbound	PC of Admin User	QueryPie Server	Custom TCP	TCP	9000	QueryPie Proxy for User Agent
Inbound	PC of Admin User	QueryPie Server	MySQL	TCP	3306	(Optional) QueryPie Meta DB
Inbound	PC of Admin User	QueryPie Server	Redis	TCP	6379	(Optional) QueryPie CacheDB
Inbound	All the users	QueryPie Server or Application Load Balancer	HTTP	TCP	80	QueryPie Web Console
Inbound	All the users	QueryPie Server or Application Load Balancer	HTTPS	TCP	443	( Recommended ) QueryPie Web Console
Inbound	All the users	QueryPie Server or Network Load Balancer	Custom TCP	TCP	9000	( Recommended ) QueryPie Proxy for User Agent

DAC

Access Type	Source	Destination	Type	Protocol	Port Range	Description
Inbound	Users or Systems connecting to Agentless Proxy	QueryPie Server	Custom TCP	TCP	40000 - 41000	( Recommended ) QueryPie Agentless Proxy
Inbound	Users or Systems connecting to Agentless Proxy	QueryPie Server	Custom TCP	TCP	41001 - 45000	(Optional) More ports for QueryPie Agentless Proxy

SAC

Access Type	Source	Destination	Type	Protocol	Port	Description
Outbound	QueryPie Server	Target Linux Servers	SSH	TCP	22	When Users access target linux machines via QueryPie
Outbound	QueryPie Server	Target Windows Servers	RDP	TCP	3389	When Admin installs QueryPie RDP Agent on target Windows Servers.
Outbound	QueryPie Server	Target Windows Servers	Custom RDP	TCP	13389	When Users access target Windows Servers via QueryPie
Outbound	QueryPie Server	Target Windows Servers	Custom TCP	TCP	13390	Obsoleted - Port 13390 is not used anymore since version 10.2.2

KAC

Access Type	Source	Destination	Type	Protocol	Port	Description
Inbound	All the users	QueryPie Server or Network Load Balancer	Custom TCP	TCP	6443	From Users to QueryPie KAC Proxy
Outbound	QueryPie Server	Target Kubernetes Cluster	Custom TCP	TCP	6443	From QueryPie Server to target Kubernetes Clusters

WAC

Access Ty pe	Source	Destination	Type	Protocol	Port	Description
Inbound	All the users	QueryPie Server or Network Load Balancer	Custom TCP	TCP	7447	From Users to QueryPie WAC Proxy

Load Balancers 설정

부하분산, 장애내성을 갖추기 위해, QueryPie Service 에 Load Balancer 를 적용하는 설정을 표로 설명합니다.

LB	Listener	Target	Health Check	LB Option	Description
Application Load Balancer (L7)	HTTP / 80	-	None	default	Redirection to HTTPS
Application Load Balancer (L7)	HTTPS / 443	http://querypie:80	http://querypie:80/readyz	Sticky Session	QueryPie Web Console
Network Load Balancer (L4)	TCP / 9000	querypie:9000	http://querypie:80/readyz	default	QueryPie Agent (DAC, SAC)
Network Load Balancer (L4)	TCP / 6443	querypie:6443	http://querypie:80/readyz	default	QueryPie Agent (KAC)
Network Load Balancer (L4)	TCP / 7447	querypie:7447	http://querypie:80/readyz	default	QueryPie Agent (WAC)
